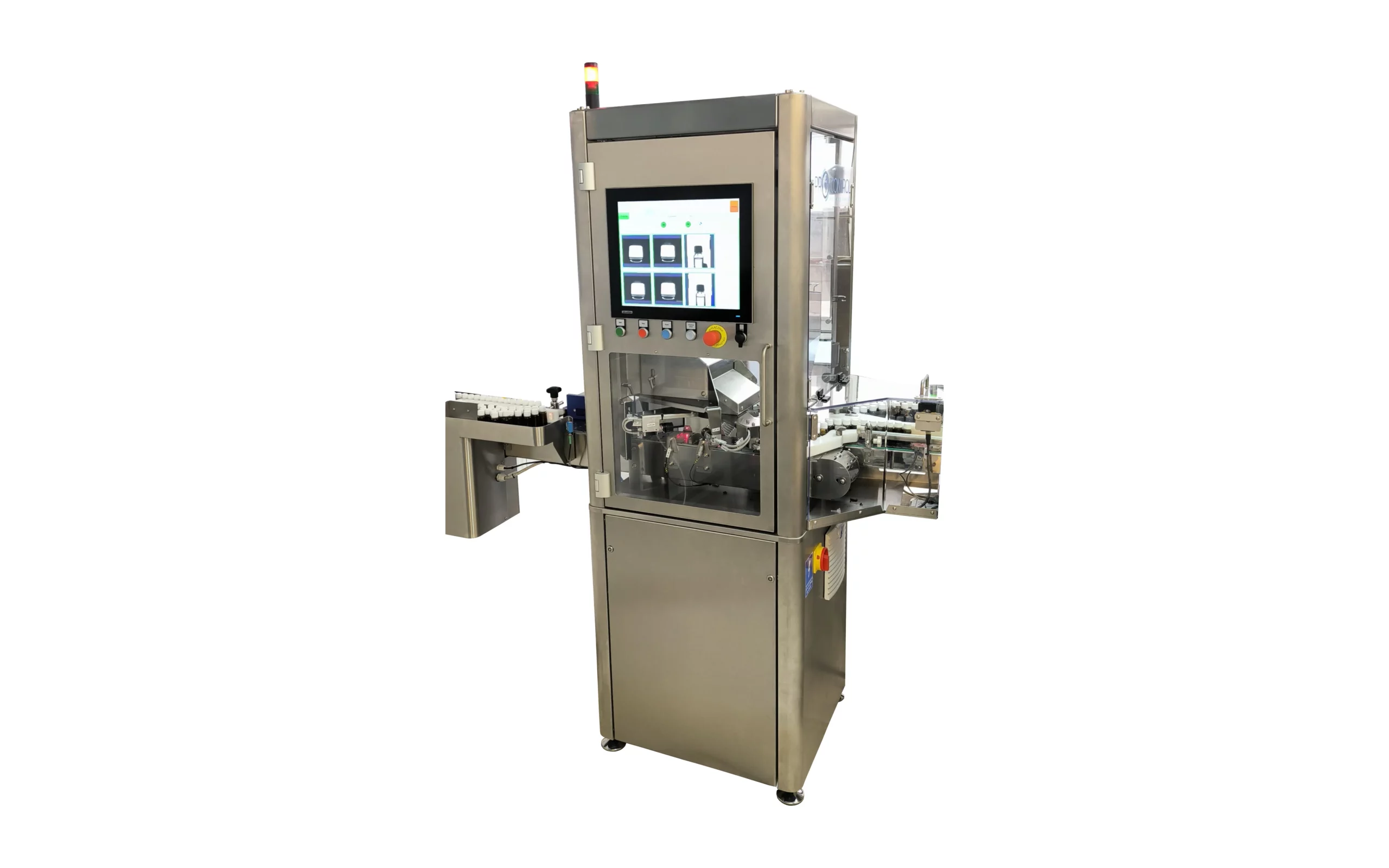

Maszyna do wizyjnej kontroli poziomu syropu i dokręcenia butelek

Zaprojektowaliśmy i wykonaliśmy automatyczną maszynę do kontroli jakości butelek z syropem. Urządzenie realizuje wizyjną kontrolę poziomu napełnienia oraz poprawności dokręcenia nakrętki, a dzięki wymiennym elementom prowadzącym może po przezbrojeniu obsługiwać kilka średnic butelek.

Wyzwanie

Proces wymagał automatycznej i powtarzalnej kontroli dwóch kluczowych parametrów gotowego produktu: poziomu płynu w butelce oraz poprawności dokręcenia zamknięcia. Urządzenie musiało jednocześnie umożliwiać obsługę kilku formatów opakowań i spełniać wymagania konstrukcyjne właściwe dla środowiska produkcji farmaceutycznej.

Zastosowane rozwiązanie

• Wizyjna kontrola poziomu syropu w butelce.
• Wizyjna kontrola poprawności dokręcenia nakrętki.

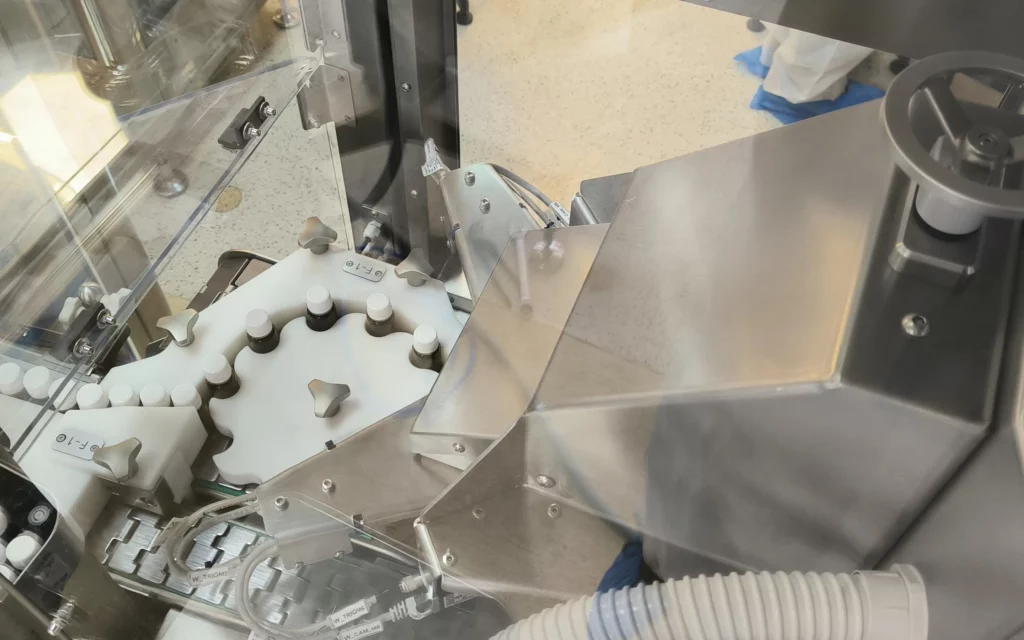

• Koło kolejkujące zapewniające kontrolowany transport butelek przez strefę inspekcji.
• Możliwość przezbrojenia maszyny do kilku średnic butelek.

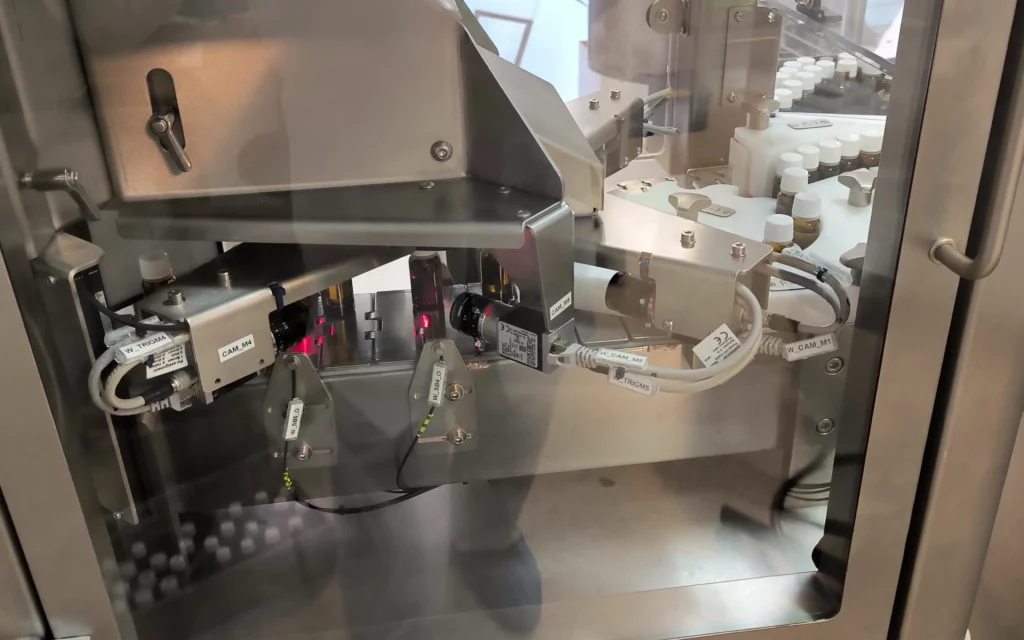

• Regulowana pozycja kamer umożliwiająca dostosowanie systemu wizyjnego do różnych formatów opakowań.
• Wykonanie maszyny w standardzie dostosowanym do zastosowań farmaceutycznych.
• Zamknięta i osłonięta strefa kontroli ograniczająca wpływ warunków zewnętrznych na proces inspekcji.

Efekt wdrożenia

Powstało kompletne stanowisko automatycznej kontroli jakości, umożliwiające powtarzalną ocenę poziomu napełnienia i poprawności zamknięcia butelek. Możliwość przezbrojenia oraz regulacji położenia kamer pozwala wykorzystywać jedną maszynę do kontroli kilku formatów opakowań.
