Prasa hydrauliczna 50 t z tłocznikiem postępowym
Automatyczne tłoczenie elementów z taśmy mosiężnej z wykorzystaniem wielostopniowego tłocznika postępowego.

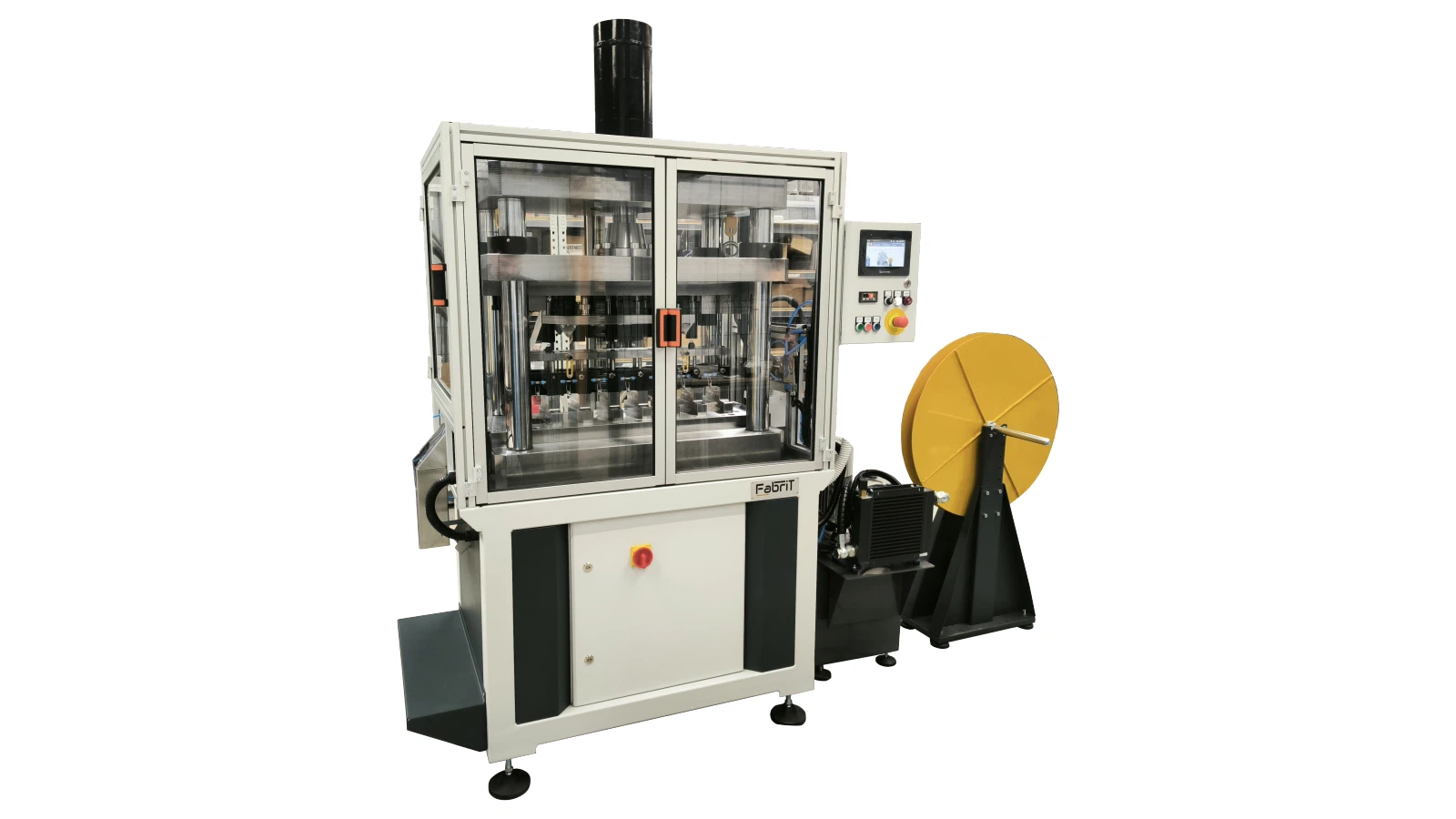

Zaprojektowaliśmy prasę hydrauliczną o nacisku 50 ton przeznaczoną do głębokiego tłoczenia elementów z taśmy mosiężnej. Urządzenie łączy czterokolumnową konstrukcję prasy, automatyczne podawanie materiału oraz wielostopniowy tłocznik postępowy.
Wyzwanie
Proces wymagał uzyskania dużej i stabilnej siły nacisku, precyzyjnego prowadzenia narzędzia oraz automatycznego podawania taśmy. Istotne było również ograniczenie czasu przezbrojenia narzędzia i zapewnienie powtarzalnych warunków pracy.
Zastosowane rozwiązanie
- Czterokolumnowa prasa hydrauliczna o nacisku 50 ton.
- Siłownik hydrauliczny o średnicy tłoka 160 mm.
- Zasilacz hydrauliczny 7,5 kW wyposażony w hydroakumulator.
- Pneumatyczny podajnik taśmy oraz system podawania lubrykantu.
- Wielostopniowy tłocznik postępowy do obróbki taśmy mosiężnej.
- Szybka wymiana stempli i matryc ograniczająca czas przezbrojenia.
- Sterowanie HMI z możliwością pracy automatycznej i ręcznej.
Efekt wdrożenia
Powstało kompletne stanowisko do automatycznego tłoczenia elementów z taśmy mosiężnej, zapewniające stabilne parametry procesu, powtarzalność produkcji oraz szybsze przezbrojenie narzędzia.
Rozwiązanie dopasowane do procesu

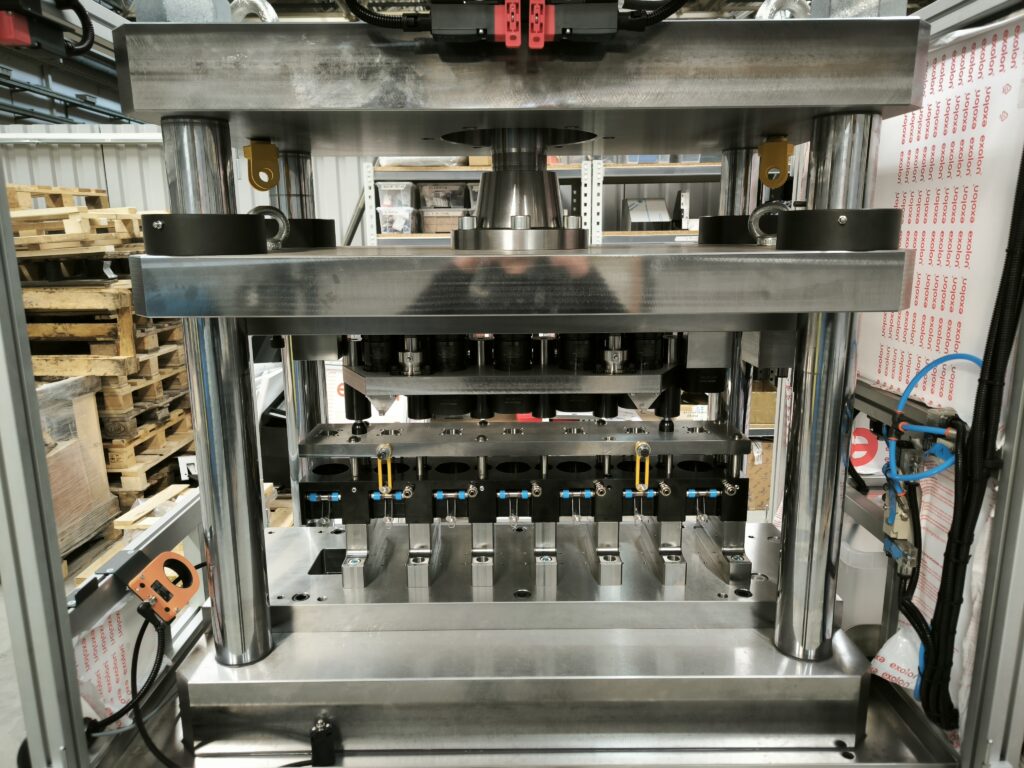

Przestrzeń robocza prasy
Sztywna czterokolumnowa konstrukcja zapewnia precyzyjne prowadzenie narzędzia i stabilne warunki pracy podczas kolejnych operacji tłoczenia.

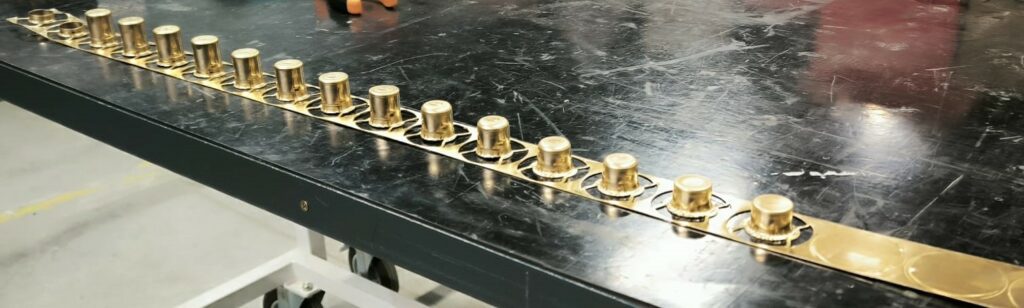

Tłoczenie postępowe detali
Kolejne operacje formowania wykonywane są etapowo na taśmie mosiężnej, aż do uzyskania gotowego kształtu detalu.
