Zrobotyzowany magazyn detali do obsługi frezarki CNC

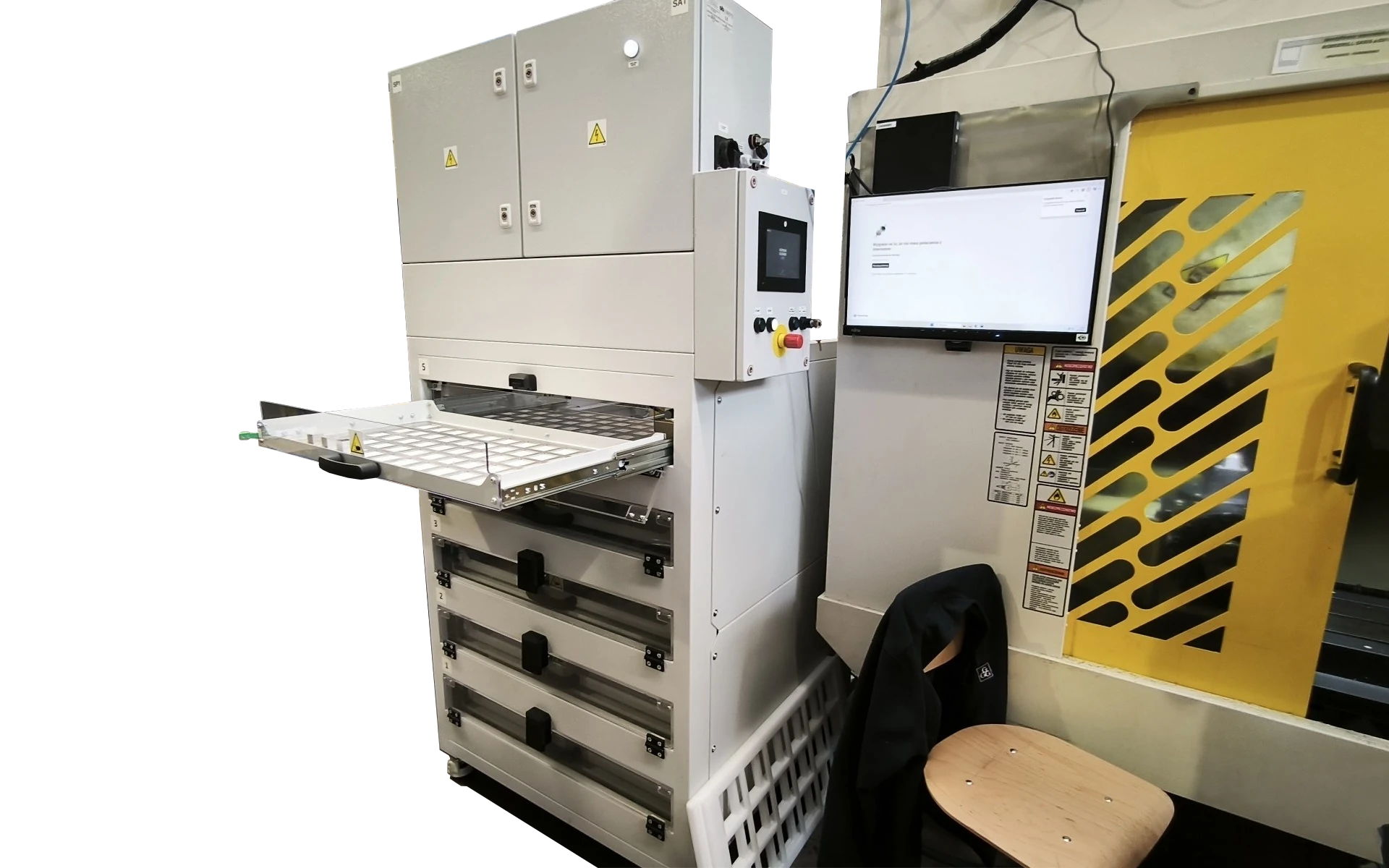

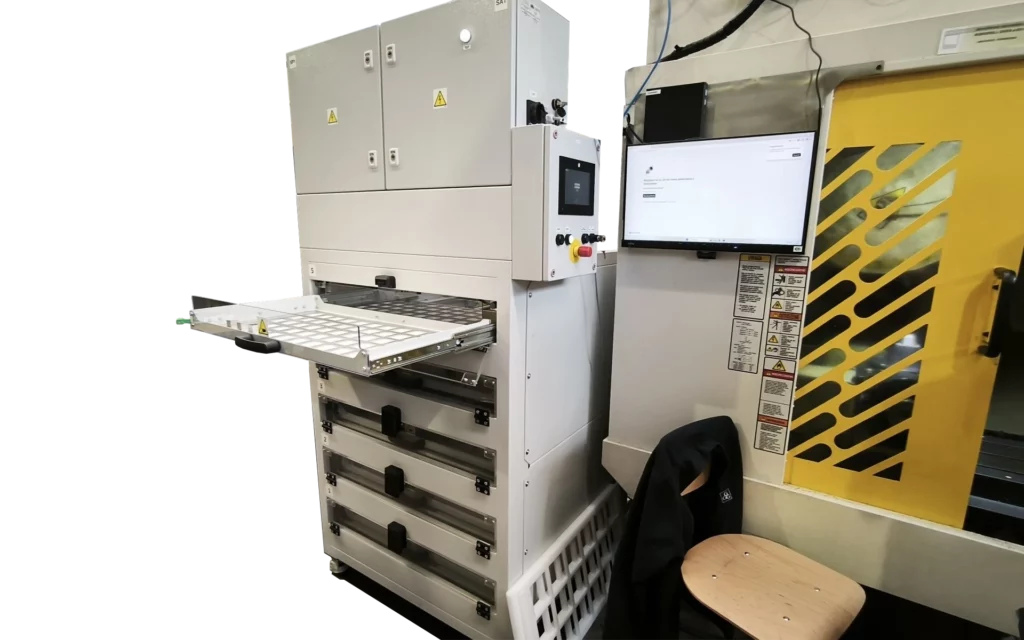

Fabrit zaprojektował i wykonał zrobotyzowany magazyn detali obrabianych współpracujący z frezarką CNC. System wyposażono w 5-szufladowy magazyn, w którym operator odkłada detale do obróbki, a robot automatycznie pobiera je z magazynu, umieszcza we frezarce i po zakończeniu procesu odkłada gotowe elementy z powrotem do odpowiedniej szuflady.

Rozwiązanie usprawnia organizację pracy, zwiększa powtarzalność procesu i ogranicza zaangażowanie operatora w ręczną obsługę stanowiska obróbczego.

Wyzwanie

Klient potrzebował rozwiązania, które uporządkuje proces podawania i odbioru detali obrabianych z frezarki CNC oraz ograniczy czas poświęcany przez operatora na obsługę międzyoperacyjną. Istotne było zapewnienie bezpiecznej współpracy pomiędzy magazynem, robotem i obrabiarką, a także czytelnego podziału strefy załadunku dla operatora oraz strefy odbioru dla robota.

Zastosowane rozwiązanie

• zrobotyzowany magazyn detali z 5 szufladami,

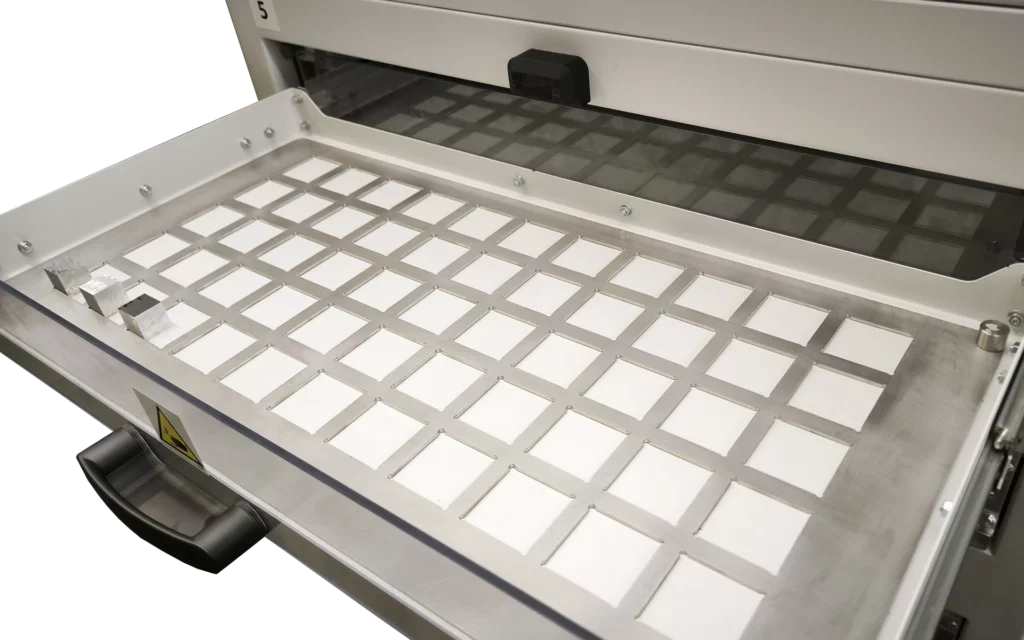

• szuflady zewnętrzne wysuwane w kierunku operatora,
• szuflady wewnętrzne wysuwane w kierunku robota,
• pneumatyczny wysuw szuflad wewnętrznych,

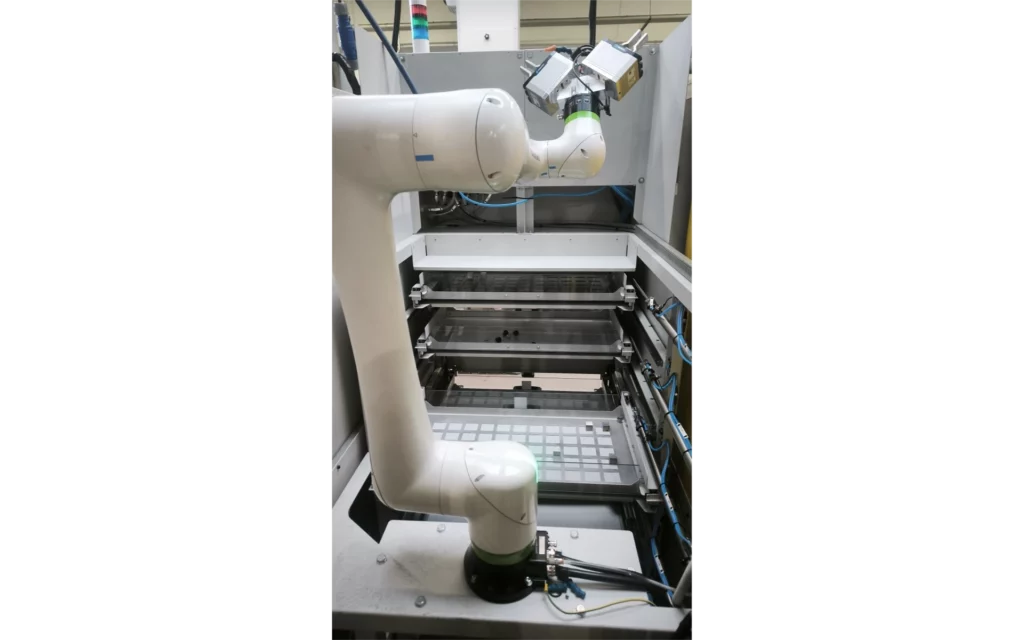

• automatyczny pobór detalu przez robota,
• załadunek detalu do frezarki CNC,
• odbiór detalu po zakończeniu obróbki i odkładanie do magazynu,
• integracja magazynu z robotem i obrabiarką CNC,
• zabezpieczona strefa pracy robota.

Efekt wdrożenia

Wdrożone stanowisko zautomatyzowało obsługę detali pomiędzy magazynem a frezarką CNC, ograniczając udział operatora do załadunku i organizacji detali w magazynie. Rozwiązanie poprawiło ergonomię pracy, zwiększyło porządek na stanowisku oraz zapewniło powtarzalny sposób przekazywania elementów do obróbki i ich odbioru po zakończeniu procesu.
