Oznaczanie chropowatości powierzchni na rysunku technicznym
Chropowatość może zostać uzyskana dowolną metodą.
Chropowatość może zostać uzyskana tylko poprzez usunięcie materiału (usunięcie materiału konieczne).
Chropowatość może zostać uzyskana bez usuwania materiału (usuwanie materiału zabronione).

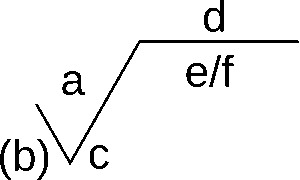

a – wartość chropowatości poprzedzona symbolem skali (np. Ra, Rz). Wartość bez symbolu oznacza domyślnie Ra.
b – wartość reprezentująca naddatek materiału na obróbkę
c – symbol kierunkowości struktury powierzchni
d – informacja o metodzie wykonania, rodzaju obróbki
e – wartość reprezentująca wysokość falistości, poprzedzona odpowiednim symbolem lub długość odcinka elementarnego jeżeli nie jest wyszczególniony w normie (ISO 4288)
f – wartość parametru chropowatości innego niż Ra poprzedzona symbolem skali.
Wszystkie parametry liczbowe podawane są w mikrometrach.
Dodatkowo znak chropowatości umieszcza się w prawym, górnym rogu nad ramką (odnosi się wtedy do wszystkich powierzchni elementu) oraz za nim w nawiasie malejące symbole dla chropowatości wyszczególnionych na rysunku.
